راهنمای مشخصات فنی ممبران صنعتی ۴ و ۸ اینچ (۴۰۴۰ و ۸۰۴۰)
صادر کننده نمونه استان خراسان. بزرگ ترین تولید کننده خاورمیانه
فیلتر ممبران صنعتی ۸ اینچ (کد استاندارد ۸۰۴۰) با مساحت سطح موثر ۳۷ تا ۴۱ متر مربع (400-440 ft2)، توان تولید پیوسته ۳۶ الی ۴۵ متر مکعب آب تصفیه‌شده در شبانه‌روز با نرخ دفع نمک ۹۹.۵٪ تا ۹۹.۸٪ را داراست. در سوی دیگر، فیلتر ممبران صنعتی ۴ اینچ (کد ۴۰۴۰) با مساحت فعال ۷.۹ تا ۸.۴ متر مربع، خروجی روزانه ۷.۵ الی ۹.۸ متر مکعب ایجاد کرده و انتخابی استاندارد برای پکیج‌های تصفیه آب مقیاس متوسط و صنایع غذایی به شمار می‌رود.
معرفی استانداردهای نام‌گذاری ممبران صنعتی (کد ۴۰۴۰ و ۸۰۴۰ یعنی چه؟)
در طراحی پایپینگ و چیدمان پرشر وسل‌های پکیج‌های اسمز معکوس (RO Skids)، نام‌گذاری المان‌ها بر پایه استاندارد چهاررقمی جهانی صورت می‌پذیرد. دو رقم اول نشان‌دهنده قطر اسمی کارتریج بر حسب اینچ و دو رقم دوم معرف طول فیلتر بر حسب اینچ است:
- کد ۴۰۴۰: معرف فیلتر ممبران صنعتی ۴ اینچ با طول اسمی ۴۰ اینچ (دقیقاً قطر خارجی ۹۹ الی ۱۰۱ میلی‌متر در طول کلی ۱۰۱۶ میلی‌متر).
- کد ۸۰۴۰: معرف فیلتر ممبران صنعتی ۸ اینچ با طول اسمی ۴۰ اینچ (قطر خارجی ۲۰۱ میلی‌متر در طول کلی ۱۰۱۶ میلی‌متر).
این هندسه استوانه‌ای مشخص، استاندارد ساخت پرشر وسل‌ها (Pressure Vessels) را با متریال FRP تعیین می‌کند. پوسته خارجی انواع فیلتر ممبران صنعتی برخلاف مدل‌های خانگی و نیمه‌صنعتی، از لایه فایبرگلاس تابیده‌شده تحت کشش (Fiberglass Wrapped) با رزین اپوکسی صنعتی ساخته می‌شود تا مقاومت مکانیکی الاستیک در برابر تنش‌های برشی ناشی از پالس‌های فشار و فشارهای کاری تا ۱۲۰۰ psi را در سیستم‌های تصفیه آب لب‌شور (BW) و آب دریا (SW) تامین نماید.
| مشخصه هیدرولیکی | ممبران ۴۰۴۰ (۴ اینچ) | ممبران ۸۰۴۰ (۸ اینچ) |
|---|---|---|
| قطر خارجی | ۴ اینچ (~۱۰۰ میلی‌متر) | ۸ اینچ (~۲۰۱ میلی‌متر) |
| طول فیلتر | ۴۰ اینچ (۱۰۱۶ میلی‌متر) | ۴۰ اینچ (۱۰۱۶ میلی‌متر) |
| متریال پوسته | فایبرگلاس تقویت‌شده FRP | فایبرگلاس تقویت‌شده FRP |

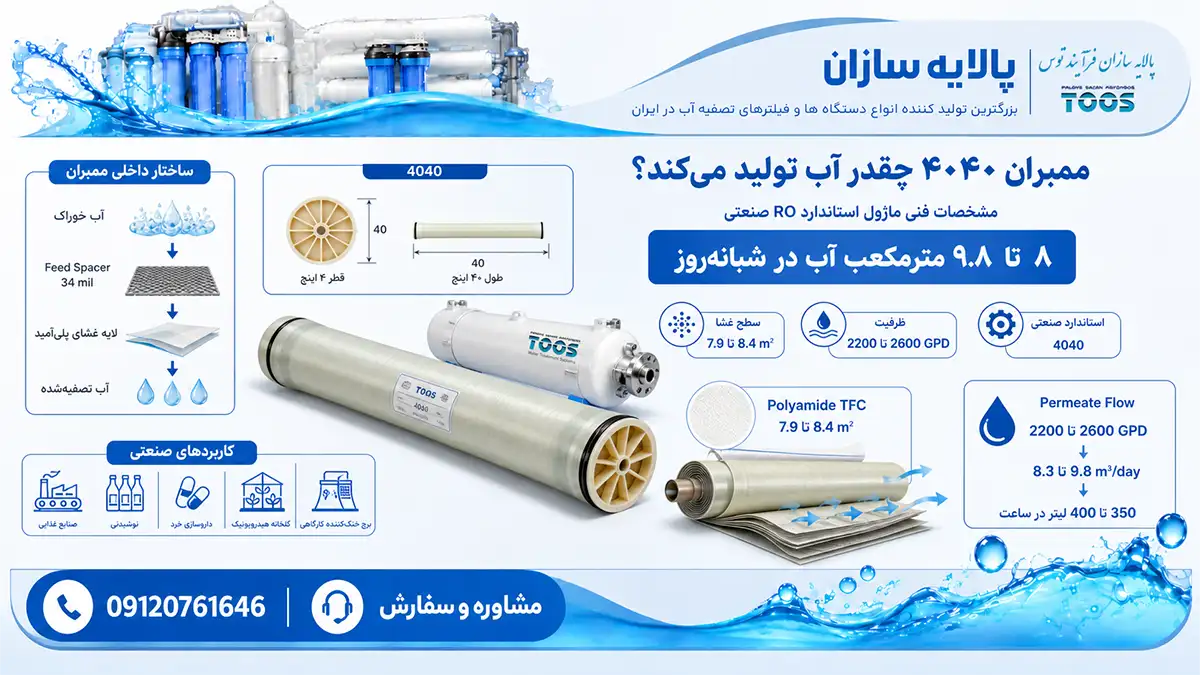

مشخصات فنی و دبی خروجی ممبران ۴ اینچ (۴۰۴۰)
فیلتر ممبران ۴۰۴۰ به عنوان ماژول استاندارد در سیستم‌های اسمز معکوس با دبی‌های میانی، صنایع داروسازی خرد، کارخانجات تولید نوشیدنی و لبنیات کاربرد فراوانی دارد؛ به طوری که ابعاد بهینه فیلتر ممبران ۴ اینچ امکان چیدمان تا ۶ المان در یک پرشر وسل را برای طراحان پلنت در برج‌های خنک‌کننده کارگاهی و گلخانه‌های هیدروپونیک فراهم می‌سازد.
- مساحت سطح فعال غشا: مساحت شیت کامپوزیتی پلی‌آمیدی (Polyamide TFC) در این فیلترها بین ۷.۹ الی ۸.۴ متر مربع (۸۵ تا ۹۰ فوت مربع) کالیبره می‌شود.
- دبی اسمی آب تولیدی (Permeate Flow): در شرایط استاندارد تست آزمایشگاهی (فشار ۲۲۵ psi و آب خوراک با ۲۰۰۰ ppm نمک طعام)، دبی تولید اسمی بین ۲,۲۰۰ تا ۲,۶۰۰ گالن بر روز (GPD) است که معادل ۸.۳ تا ۹.۸ متر مکعب در ۲۴ ساعت (حدود ۳۵۰ تا ۴۰۰ لیتر در ساعت) خواهد بود.
- ضخامت اسپیسر خوراک (Feed Spacer): به طور استاندارد ضخامت لایه‌های میانی عبور آب ۳۴ میل (mil) انتخاب می‌شود تا آشفتگی جریان بدون ایجاد افت فشار هیدرولیکی موضعی حفظ شود.

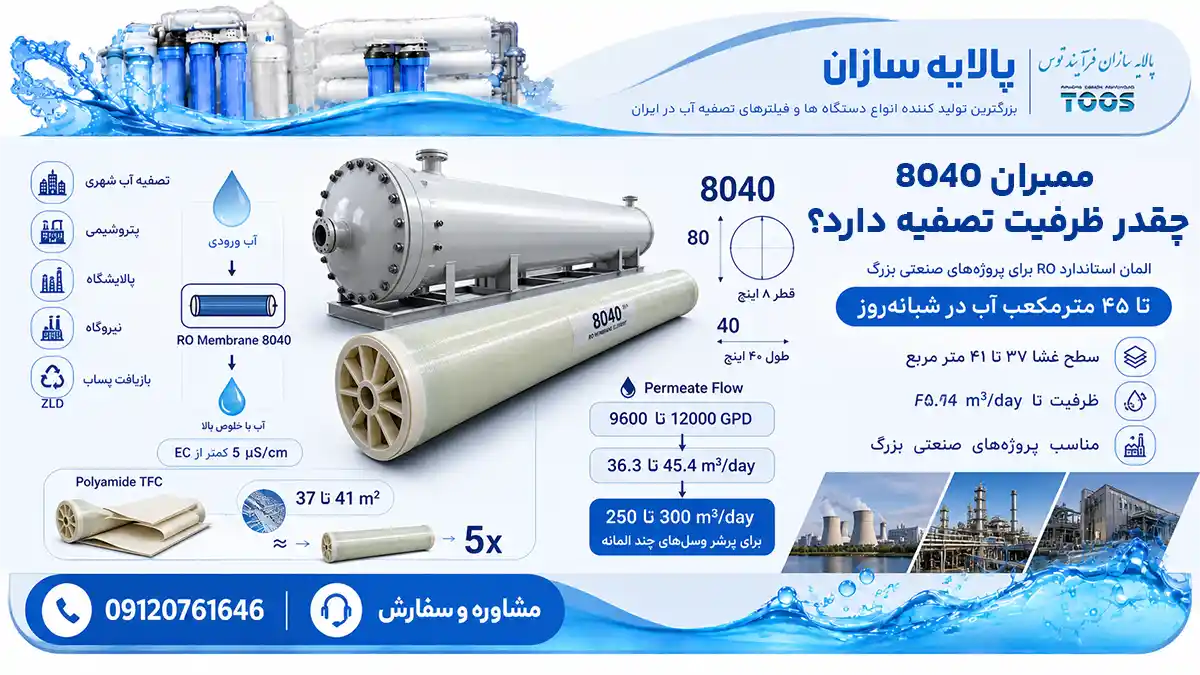

ظرفیت تصفیه و مشخصات ممبران ۸ اینچ (۸۰۴۰)
فیلتر ممبران صنعتی ۸ اینچ استاندارد بی‌رقیب در مگاپروژه‌های تصفیه آب شهری، صنایع سنگین پتروشیمی، پالایشگاه‌ها، بازیافت پساب پس از تصفیه بیولوژیکی (ZLD) و نیروگاه‌های تولید برق است. حجم متریال و ورق‌های رول‌شده در این سایز فیلتر ممبران بزرگ، تقریباً ۵ برابر المان‌های ۴ اینچی است.
طبق مشخصات فنی ممبران ۸۰۴۰، مساحت فعال غشا بسته به مدل در محدوده ۳۷ تا ۴۱ متر مربع (مدل‌های استاندارد ۴۰۰ فوت مربع و مدل‌های پربازده ۴۴۰ فوت مربع) متغیر است. توان تولیدی این المان‌ها در آب لب‌شور (BW) بین ۹,۶۰۰ تا ۱۲,۰۰۰ گالن در روز (معادل ۳۶.۳ الی ۴۵.۴ متر مکعب در شبانه‌روز) است. این توانمندی بالا باعث می‌شود در وسل‌های ۶ یا ۷ المانه، هر شاخه پرشر وسل توان تولیدی معادل ۲۵۰ تا ۳۰۰ متر مکعب در روز را در اختیار طراح فرآیند قرار دهد.
نمونه‌های عملیاتی بهره‌برداری از این المان‌ها را می‌توان در مگاپروژه‌های اجراشده توسط شرکت پالایه سازان در طراحی و راه‌اندازی سامانه‌های تصفیه و تامین آب بدون یون بویلرهای نیروگاه طرشت و پتروشیمی خراسان مشاهده کرد که در صفحه پروژه‌های پالایه سازان مستند شده‌اند؛ پروژه‌هایی که با اتکا به عملکرد هیدرولیکی فیلترهای ممبران ۸۰۴۰، هدایت الکتریکی آب ورودی (EC) را به کمتر از ۵ میکروزیمنس رسانده و راندمان حرارتی سیکل بخار را به شکل پایدار حفظ کرده‌اند.
نکته محاسباتی طراحی فرآیند (Engineering Pro-Tip):
هنگام طراحی سیستم اسمز معکوس بر پایه ممبران‌های ۸۰۴۰، نرخ شار عبوری (Flux) نباید از محدوده مجاز طراحی تجاوز کند. برای آب‌های چاهی با شاخص سیلت زیر ۳، نرخ شار استاندارد بین ۱۴ تا ۱۸ لیتراژ بر متر مربع غشا در ساعت (GFD: 8-11) تنظیم می‌شود. تحمیل بار تولیدی فراتر از این محدوده، رسوب‌گذاری سیلیکاتی و بیولوژیکی را در استیج اول به شدت تشدید کرده و افت شدید دبی را در پی خواهد داشت.
فشار کاری، نرخ دفع نمک (Salt Rejection) و دمای عملکرد
راندمان عملیاتی و انتقال جرم در غشاهای صنعتی مستقیماً تابع پارامترهای ترمودینامیکی زیر است:
1. فشار کاری تفکیک‌شده (Operating Pressure)
- مدل‌های Low Energy (فشار پایین): بازه فشاری بین ۱۰۰ الی ۱۵۰ psi برای کاهش هزینه‌های مصرف انرژی الکتریکی در صنایع سبک.
- مدل‌های Brackish Water (آب لب‌شور): بازه فشاری بین ۲۲۵ الی ۴۰۰ psi برای آب‌های چاه و رودخانه‌ای با سختی کل (TDS) تا ۸,۰۰۰ ppm.
- مدل‌های Seawater (آب دریا): بازه فشاری سنگین بین ۸۰۰ الی ۱,۲۰۰ psi جهت غلبه بر فشار اسمزی بالای آب دریاهای آزاد با TDS فراتر از ۳۵,۰۰۰ ppm.
2. نرخ دفع نمک و املاح (Salt Rejection Rate)
نرخ اسمی جداسازی املاح در شیت‌های مدرن پلی‌آمیدی بین ۹۹.۵٪ تا ۹۹.۸٪ تثبیت می‌شود. راندمان دفع یون‌های دو و چندظرفیتی شامل کلسیم (Ca2+)، منیزیم (Mg2+) و سولفات (SO42−) فراتر از ۹۹.۷٪ و برای یون‌های تک‌ظرفیتی سدیم و کلرید بالای ۹۹.۲٪ است.
3. محدوده دمای عملکرد و پایداری pH
دمای بهینه کاری غشا ۲۵ درجه سانتی‌گراد است و بیشینه دمای پیوسته نباید از ۴۵ درجه سانتی‌گراد (113°F) فراتر رود. محدوده تحمل pH در کارکرد نرمال ۲ الی ۱۱ و در فاز شست‌وشوی شیمیایی دوره‌ای (CIP) در بازه گسترده ۱ الی ۱۲ تعریف شده است.
جدول مقایسه دیتاشیت مهندسی ممبران‌های ۴۰۴۰ و ۸۰۴۰
| پارامتر فنی و شاخص طراحی | ممبران ۴ اینچ لب‌شور (۴۰۴۰ BW) | ممبران ۸ اینچ لب‌شور (۸۰۴۰ BW) | ممبران ۸ اینچ دریایی (۸۰۴۰ SW) |
|---|---|---|---|
| مساحت فعال غشا | ۷.۹ الی ۸.۴ متر مربع (85-90 ft²) | ۳۷ الی ۴۱ متر مربع (400-440 ft²) | ۳۵ الی ۳۷ متر مربع (380-400 ft²) |
| دبی اسمی تولید (Permeate Flow) | ۲,۲۰۰ تا ۲,۶۰۰ GPD (8.3-9.8 m³/d) | ۹,۶۰۰ تا ۱۲,۰۰۰ GPD (36.3-45.4 m³/d) | ۶,۰۰۰ تا ۹,۰۰۰ GPD (22.7-34 m³/d) |
| نرخ دفع نمک اسمی (Salt Rejection) | ۹۹.۵٪ | ۹۹.۷٪ الی ۹۹.۸٪ | ۹۹.۷٪ الی ۹۹.۸۵٪ |
| فشار تست استاندارد آزمایشگاهی | ۲۲۵ psi (۱۵.۵ bar) | ۲۲۵ psi (۱۵.۵ bar) | ۸۰۰ psi (۵۵ bar) |
| حداکثر افت فشار مجاز هر المان | ۱۵ psi (۱.۰ bar) | ۱۵ psi (۱.۰ bar) | ۱۵ psi (۱.۰ bar) |
| حداکثر افت فشار کل در وسل چندالمانه | ۳۰ psi (۲.۱ bar) | ۵۰ psi (۳.۵ bar) | ۵۰ psi (۳.۵ bar) |
| حداکثر شاخص سیلت ورودی (SDI) | کمتر از ۵ (SDI₁₅ < 5) | کمتر از ۵ (SDI₁₅ < 5) | کمتر از ۵ (SDI₁₅ < 5) |
| آستانه تحمل کلر آزاد اکسیدکننده | کمتر از ۰.۱ ppm | کمتر از ۰.۱ ppm | کمتر از ۰.۱ ppm |
| حداکثر دبی آب خوراک ورودی (Feed Flow) | ۳.۶ متر مکعب بر ساعت | ۱۷.۰ متر مکعب بر ساعت | ۱۶.۰ متر مکعب بر ساعت |
سوالات متداول راهنمای مشخصات فنی ممبران صنعتی ۴ و ۸ اینچ (۴۰۴۰ و ۸۰۴۰)
آیا می‌توان در یک پرشر وسل ممبران‌های ۴۰۴۰ و ۸۰۴۰ را ترکیب کرد؟
خیر؛ به دلیل اختلاف فاحش در قطر بیرونی (۴ اینچ در برابر ۸ اینچ) و تفاوت در سایز اتصالات هیدرولیکی مرکزی (Permeate Tube)، این دو سایز در وسل‌های کاملاً مجزا نصب می‌شوند. با این حال، در یک پلنت می‌توان از المان‌های ۴۰۴۰ در استیج‌های تغلیظ نهایی (کنسانتره) برای افزایش ریکاوری کلی سیستم در کنار استیج اصلی ۸۰۴۰ استفاده نمود.
چه زمانی شست‌وشوی شیمیایی (CIP) برای ممبران‌های ۸۰۴۰ صنعتی الزامی است؟
بر اساس پروتکل‌های انجمن مهندسین آب، هرگاه یکی از سه رخداد زیر محقق شود، شست‌وشوی CIP با مواد شیمیایی اسیدی یا بازی ضروری است:
۱. افت ۱۰ درصدی در دبی آب تولیدی نرمالایزشده (Normalized Permeate Flow).
۲. افزایش ۱۰ درصدی در میزان عبور نمک و سختی آب خروجی (Salt Passage).
۳. افزایش ۱۵ درصدی در افت فشار تفاضلی بین ورودی و خروجی وسل (ΔP).
حداکثر طول مجاز پرشر وسل و تعداد المان‌های ممبران ۸۰۴۰ چقدر است؟
حداکثر طول وسل‌های استاندارد صنعتی ۸ اینچ برای قرارگیری ۸ المان به صورت سری طراحی می‌شود که طول کلی وسل را به بیش از ۸.۵ متر می‌رساند؛ اما رایج‌ترین آرایش‌های صنعتی در پروژه‌های تصفیه آب از وسل‌های ۴ الی ۶ المانه بهره می‌برند تا کنترل افت فشار هیدرولیکی راحت‌تر باشد.
