روش‌های شستشو و احیای ممبران صنعتی (CIP) در دستگاه تصفیه آب

شستشوی فیلتر ممبران صنعتی به روش CIP (شستشو درجا) زمانی ضروری است که دبی نرمالایزشده آب تولیدی ۱۰٪ کاهش، عبور نمک ۱۰٪ افزایش یا افت فشار تفاضلی وسل (ΔP) ۱۵٪ افزایش یابد. چرخه استاندارد CIP شامل شستشوی قلیایی (pH بین ۱۱ تا ۱۲) برای زدودن بایوفیلم‌ها و لجن‌های آلی، و سپس اسیدشویی (pH حدود ۲) برای انحلال رسوبات کربنات کلسیم و اکسیدهای فلزی است.

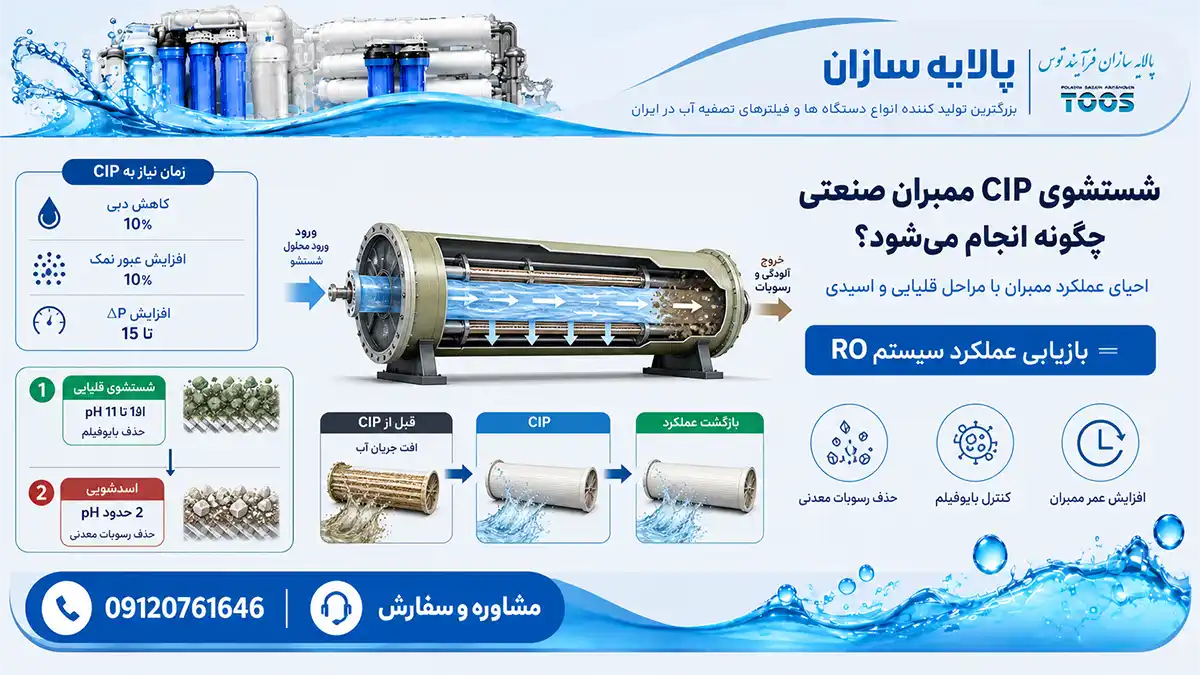

نشانه‌های نیاز ممبران صنعتی به شستشو و احیا (Fouling)

تشکیل لایه‌های رسوبی و پدیده گرفتگی (Fouling & Scaling) روی سطح پلی‌آمیدی انواع ممبران صنعتی اسمز معکوس، فرآیندی تدریجی اما اجتناب‌ناپذیر است. ثبت منظم پارامترها در لاگ‌شیت روزانه و نرمال‌سازی داده‌ها (حذف اثر تغییرات دما و شوری آب خام)، تنها راه پایش وضعیت غشا است. بروز هر یک از ۳ علامت زیر، زنگ خطر آغاز رسوب‌زدایی ممبران است:

1. افت ۱۰ تا ۱۵ درصدی دبی آب تصفیه‌شده (Normalized Permeate Flow): نشان‌دهنده انسداد روزنه‌های نانومتری توسط رسوبات معدنی یا بیوفیلم‌ها.
2. افزایش ۱۰ درصدی در عبور نمک (Salt Passage): افزایش هدایت الکتریکی (EC) و سختی کل (TDS) آب خروجی به علت پلاریزاسیون غلظتی در سطح غشا.
3. افزایش ۱۵ درصدی افت فشار تفاضلی (ΔP): افزایش اختلاف فشار هیدرولیکی بین ورودی آب خوراک و خروجی پساب غلیظ در پرشر وسل‌ها، که موجب فشار مضاعف به پمپ طبقاتی می‌شود.

نکته تخصصی بهره‌برداری (Engineering Pro-Tip):
هرگز اجازه ندهید افت دبی به بیش از ۱۵ تا ۲۰ درصد برسد. در صورت تاخیر در شستشو، رسوبات به لایه‌های عمقی شیت‌ها فشرده شده و پدیده کریستالیزاسیون غیرقابل بازگشت رخ می‌دهد که بازدهی CIP را به صفر می‌رساند.

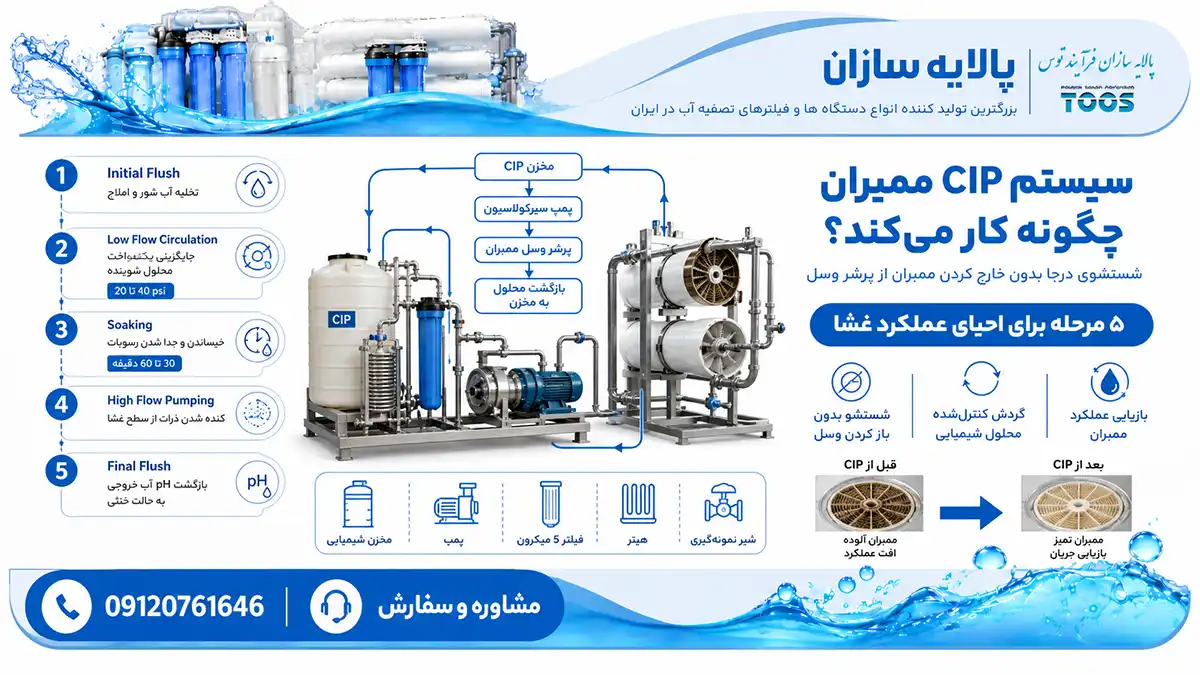

سیستم شستشوی درجا (CIP) چگونه کار می‌کند؟

سیستم cip تصفیه آب یک پکیج مداربسته مستقل است که امکان شستشوی شیمیایی کارتریج‌ها را بدون نیاز به خارج کردن آن‌ها از درون پرشر وسل‌ها فراهم می‌سازد. این سامانه شامل یک مخزن پلی‌اتیلنی، پمپ سانتریفیوژ دبی‌بالا و فشارپایین (استیل ۳۱۶ یا پلیمری)، فیلتر کارتریجی کارتریج اسلیم ۵ میکرون جهت محافظت از غشا در برابر ذرات جداشده، المنت حرارتی و شیرآلات نمونه‌برداری است.
مراحل اجرای شستشوی درجا طبق چرخه استاندارد زیر هدایت می‌شود:
[فلاشینگ اولیه با آب تصفیه] ➔ [چرخش کم‌فشار محلول] ➔ [خیساندن (Soaking)] ➔ [چرخش پرسرعت] ➔ [شستشوی نهایی]

1. فلاشینگ اولیه (Initial Flush): تخلیه آب شور و املاح ته‌نشین‌شده با پمپاژ آب تولیدی خود سیستم (بدون کلر).
2. سیرکولاسیون کم‌فشار (Low-Flow Circulation): چرخش محلول شیمیایی با فشار ۲۰ تا ۴۰ psi جهت خارج‌سازی هوای وسل و جایگزینی یکنواخت مواد شوینده.
3. فاز خیساندن (Soaking Step): خاموش کردن پمپ به مدت ۳۰ الی ۶۰ دقیقه (در گرفتگی‌های شدید تا ۸ ساعت) به منظور سست شدن پیوندهای کریستالی و تجزیه لجن‌های بیولوژیکی.
4. سیرکولاسیون پرفشار و پرسرعت (High-Flow Pumping): شستشوی مکانیکی غشا با دبی خطی بالا جهت کنده‌شدن ذرات حل‌شده از روی ورقه‌ها.
5. فلاشینگ نهایی: تخلیه کامل محلول و شستشوی وسل‌ها با آب خالص تا زمانی که pH آب خروجی کاملاً خنثی گردد.

تفاوت شستشوی اسیدی (حذف رسوبات معدنی) و قلیایی (حذف مواد آلی و بیولوژیکی)

رعایت ترتیب مراحل در احیای ممبران حیاتی است. در صورتی که آنالیز رسوب در دسترس نباشد، همواره باید شستشوی قلیایی قبل از شستشوی اسیدی انجام شود. استفاده زودهنگام از اسید می‌تواند مواد آلی و پروتئین‌های بیوفیلم را روی سطح شیت‌ها پخته و تثبیت کند و منافذ غشا را برای همیشه مسدود سازد.

۱. شستشوی قلیایی (pH بین ۱۱ تا ۱۲)

این فاز وظیفه پاک‌سازی بیوفیلم‌های باکتریایی، قارچ‌ها، جلبک‌ها، سیلیس کلوئیدی، چربی‌ها و ترکیبات هیومیک را بر عهده دارد. فرمولاسیون پایه بر پایه هیدروکسید سدیم (سود سوزآور – NaOH) به همراه سدیم دودسیل سولفات (SDS) یا EDTA است. دمای محلول در این مرحله باید به ۳۰ تا ۳۵ درجه سانتی‌گراد رسانده شود تا حلالیت زنجیره‌های آلی به بالاترین حد برسد.

۲. اسید شویی ممبران RO (pH بین ۲ تا ۲.۵)

هدف اصلی از اسیدشویی، انحلال رسوبات سخت معدنی نظیر کربنات کلسیم (CaCO₃)، فسفات‌ها و اکسیدهای فلزی به ویژه آهن (Fe₂O₃) است. در این فرآیند از اسید سیتریک ۲ درصد وزنی یا اسید کلریدریک رقیق استفاده می‌شود. کنترل دقیق pH ضروری است؛ کاهش pH به زیر ۲ به پیوندهای لایه نازک پلی‌آمیدی آسیب ساختاری دائمی وارد می‌سازد.

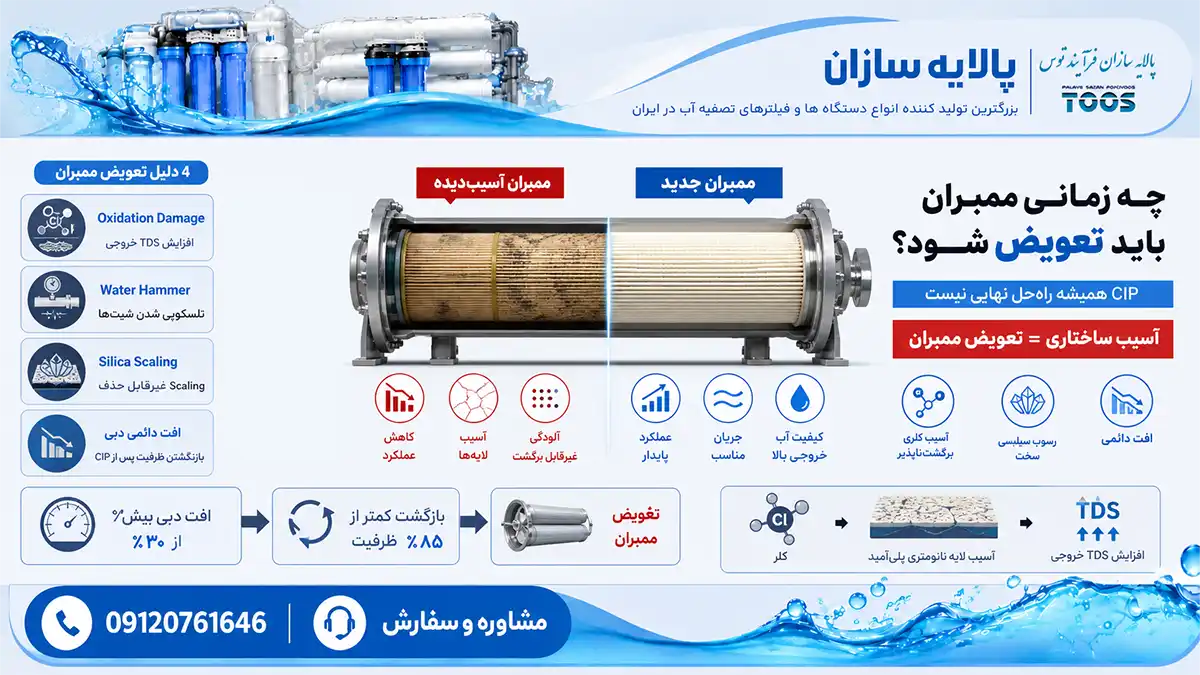

چه زمانی شستشو دیگر فایده ندارد و باید ممبران تعویض شود؟

تعمیر فیلتر ممبران صنعتی و احیای آن همواره امکان‌پذیر نیست. در موارد آسیب‌های فیزیکی و شیمیایی ساختاری، فرآیند CIP صرفاً اتلاف وقت و ماده شیمیایی خواهد بود:

• اکسیداسیون توسط کلر آزاد (Oxidation Damage): کلر لایه نانومتری پلی‌آمید را می‌سوزاند. علامت قطعی آن، افزایش ناگهانی و شدید TDS خروجی بدون افت فشار است. این تخریب کاملاً برگشت‌ناپذیر است.
• آسیب مکانیکی ناشی از ضربه قوچ (Water Hammer): راه‌اندازی شوک‌آور پمپ طبقاتی موجب لهیدگی و تلسکوپی شدن شیت‌ها و شکستگی لوله نفوذ مرکزی می‌گردد.
• فولینگ سیلیکاتی پلیمریزه (Silica Scaling): سیلیس سخت‌شده در منافذ غشا با هیچ اسید ایمنی حل نمی‌شود و تلاش برای حل آن به بافت فیلتر آسیب می‌زند.
• افت دائمی دبی فراتر از ۳۰ درصد: اگر پس از اجرای دقیق پروتکل دو مرحله‌ای CIP، دبی خروجی به بیش از ۸۵٪ ظرفیت اولیه بازنگردد، شیت‌ها اشباع شده و پایان عمر المان فرارسیده است.

در چنین شرایطی، جایگزینی ماژول‌های فرسوده با فیلتر ممبران صنعتی ۸ اینچ استاندارد کارخانه‌ای، تنها رویکرد اصولی برای تثبیت ظرفیت تولید آب تصفیه‌شده، حفظ راندمان بویلرها و پیشگیری از خرابی تجهیزات حساس صنعتی خواهد بود.

جدول راهنمای پارامترهای عملیاتی شستشوی CIP
